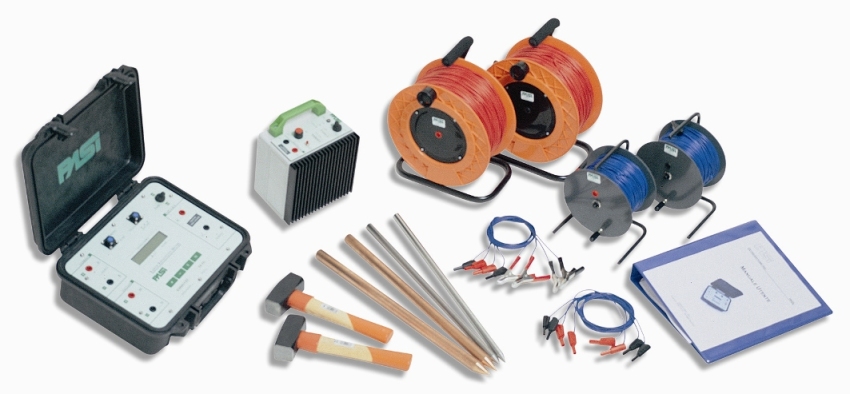

Fajlagos geoelektromos ellenállásmérő műszer

english

deutsch

Energizációs görbe

az alábi paraméterekkel álítató be:

     pozitív és negatív hullámhossz:

          0,1 – 9,9 sec (impl. 25 szekundumnál)

     pozitív és negatív hullám közti idő:

          0,1 – 9,9 sec

     interciklus idő: 1 – 99 sec

     ciklusok száma: 1 – 99

Felbontás

610 nV, 126,8nA

Kijelző

16 x 2 karater, hátérvilágítás

Hullámonkénti kiolvasások száma

3 feszültség és 3 áramerősség mérés konszkutiven

VMN feszültség-tartomány

+/-20mV-tól +/-1280 V-ig (automatikusan kiválasztva)

Mérések kijelzése

dátum és idő

szekvencia szám

V, I és V/I

Memória

1500 mérésig

Nyomtató (opcionális)

DPU-414 SEIKO

Külső adatport

RS-232, nyomtató

Javasolt energiaforás

600V (1200V csúcs-csúcs), 0.5A max

Zajcsökkentés

kiváló, 98 db 50-60 Hz-nél

Áramforrás

2 db beépített tölthető akku, 6V - 4A/h

Autonómia

több, mint 50 h,

alacsony akkutöltöttség kijelzés a képernyőn

Működési hőmérséklet

0 ÷ 60°C

Tárolási hőmérséklet

-20°C ÷ +80°C

Méretek

38 x 27 x 15 cm (rázkódásmentes hordtáska)

Tömeg

7 kg

          Energiaforrások

english

deutsch

P100 akkumulátor sorozat: P100-1/2/3

• Az eldobható 90V-os telepek valódi és gazdaságos alternatívája.
• Az áramforrások sorba köthető maximum 1000 V feszültség eléréséhez.
• Kompatibilis a fenti geoelektromos ellenállásmérő műszerrel.
• Praktikus hordtáskában, hordfogantyúval ellátva szálítjuk.





Műszaki specifikáció



• Kimenet

P100-1:100V – max. 1000 mA, állítható

P100-2:200V – max. 500mA, állítható

• P100-3:300V – max. 300mA, állítható
• Külső töltő: 220V
• Méretek: 24x18x11 cm
• Tömeg: 2,5 kg



P100 áramforrás

P300 akkumulátor sorozat: P300, P300-T

Az eldobható 90V-os telepek valódi és gazdaságos alternatívája. A P-300 is megfelelő áramot szolgáltat kontrollált módon a különböző felhasználásokra.

Két változatban kapható: hagyományos rendszerekkel történő használatra Vertikális Elektromos Szondázás céljára a P-300 standard változat a talaj optimális energizálását biztosítja, lehetővé téve a maximális energiamegtakarítást. A 16G műszerrel történő használat esetén a P-300T modellnél, ezzel ellentétben kontrollálható a feszültség és áramerősség, és közvetlenül leolvasható az ellenállásmérőn a beállított áramerősség és a talajviszonyok függvényében.



• Bemeneti feszültség: 12 V +/- 20%
• Kimeneti feszültség: 0-300 V +/-5%, a kimenő feszültség automatikus limitálásával
• Áramforrás: 6Ah tölthető belső akku; külső akku (fordított polaritás védelem)
• Kimeneti áramerősség: 0-450 mA +/-10%, automatikus áram túltöltéssel
• Hatékonyság: 75-80%
• Belső akku:

5000 ciklus 100% teljesítményen

10000 ciklus 50% teljesítményen

• Működési ferkvencia: 50 kHz
• Szigetelés típusa: galvanikus típusú, az akku és az áramelektródák között
• Feszültség és áramerősség kijelzés: LED-ekkel a kezelőpanelen
• Akku kontroll: töltöttség kijelzése a kezelőpanelen
• Áramerőség beállítása: potenciométerrel
• Biztonsági eszközök: fordított polaritásvédelem külső áramforrásról történ megtáplálás esetén
• Működési hőmérséklet tartomány: –10 °C-tól +60 °C-ig
• Tárolási hőmérséklet: –20 °C-tól +80 °C-ig
• Méretek: 33x30x15 cm
• Tömeg: 7 kg



P300-T

          VESZ inverziós szoftver

english

deutsch

Ez az IBM PC-kompatibils számítógépekre, Windows operációs rendszerhez kifejlesztett szoftver, a leggyakrabban használt terítés-típusokkal végzett vertikális elektromos szondázás adatainak inveziójához lett kifejlesztve.

Főbb funkciói töbek között az alábbiak:

• terepi adatbevitel (nyomtatási lehetőségekkel)
• rétegvastagság és ellenállás numerikus bevitel
• elméleti görbe illesztése a mért adatokra
• az egymást követő rétegek automatikus azonosítása és elméleti görbe illesztése bármilyen paraméter külön bevitele nélkül, valamint a rétegek számának megválasztási lehetőségével.
• a rétegek kijelzése ugyanazon a bilogaritmikus grafikonon, mint a terepi mért adatok és az illesztett görbe
• a rétegek ellenállásának és vastagságának állítási lehetősége közvetlenül a grafikonon, miközben aonnal mutatja az elméleti görbe konzekvens változásait (tehát nem szükséges a numerikus értékek begépelése).
• az Ekvivalens Modellek meghatározása (a művelet végén egy ablakban kijelzi a mért és a számított görbék közötti százalékos eltérést)
• a valószínűsített kőzettípusok leírásának képernyőn való közvetlen beviteli lehetősége az inverzió során történő azonosításukkor
• possibility to modify the step of the decade being employed for the identification of the theoretical curve
• az egyes rétegek táblázatának nyomtatási lehetősége (a kőzettípusok leírásával)
• a mért adatokat, az illesztett görbét és a rétegeket együttesen ábrázoló bilogaritmikus grafikon nyomtatási lehetősége
• fejléc és nyomtatási képek beállíthatósága
• adatok szerkeszthetősége
