Kézi penetrométer készlet 1-3 m mélységig

Kézi penetrométer

A penetrométerek a talaj behatolási ellenállásának (teherbíró képességének) meghatározására szolgálnak.

A penetrométer alapvetően 3 fő összetevőből áll: szondacsúcs, szondaszár és nyomás (feszültség) mérő műszer (manométer). Az eszközt a két foganytúra gyakorolt egyenletes statikus erővel függőlegesen a talajba nyomják. A mérés kivitelezésekor körültekintően kell eljárni, ugyanis a szaggatott többszöri lökésszerű mozdulatokkal történő besajtolás túlságosan magas értékeket ad, mely nem reprezentatív az adott talajra nézve.

A csúcsellenállás mért értékei leolvashatók a manométer fekete mutatóján. A mérés során regisztrált maximális ellenállás értéket a vörös színű mutató jelzi.

A talaj behatolási ellenállása (kPa/cm²) ezek után meghatározható a leolvasott érték, és a szondacsúcs keresztmetszetének hányadosaként. A behatolási ellenállás várható értéke határozza meg, hogy melyik szondacsúcsot alkalmazzuk. Magas várható értékek esetén a kis szondacsúcs, alacsony értékek esetén a nagyobbik szondacsúcs használandó. Minél nagyobb a szondacsúcs keresztmetszete, annál pontosabb a behatolási ellenállás meghatározása.

Alkalmazások

Kézi penetrométereink behatolási mélységüknek köszönhetően az alábbiakra használhatók:

• általános talajmechanikai kutatás;
• alapozások;
• talaj mesterséges tömörítettségének ellenőrzése;
• növénytermesztési viszonyok meghatározása;
• tömörödött talajrétegek azonosítása.

1 méter mélységig:

• Mérőtest manométerrel, max. 1.000 N/cm² szondázáshoz, tanusítvánnyal együtt
• 15 mm x 500 mm szondaszárhosszabító
• 1 cm², 2 cm², 3  ¹/₃ cm² és 5 cm²-es 60°-os szondacsúcsok
• 4 db különböző átmérőjű, 500 mm hosszúságú szondaszár
• kéziszerszám készlet
•  alumínium hordkoffer

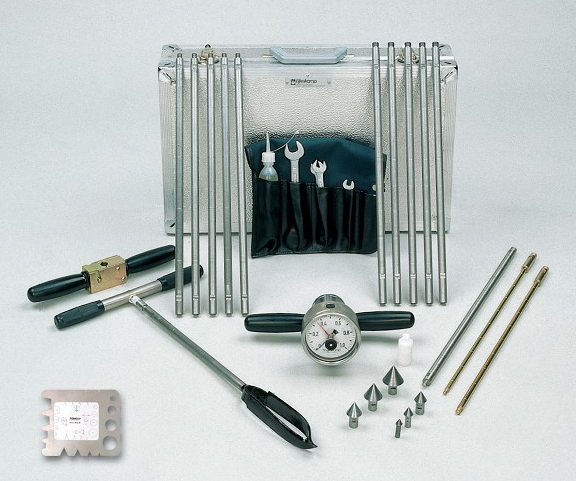

3 m mélységig

a fentieken túlmenően:

• szondaszárak 3 m mélységig
• Edelman-fúró felső és alsó résszel
• stabil kíhúzófogantyú

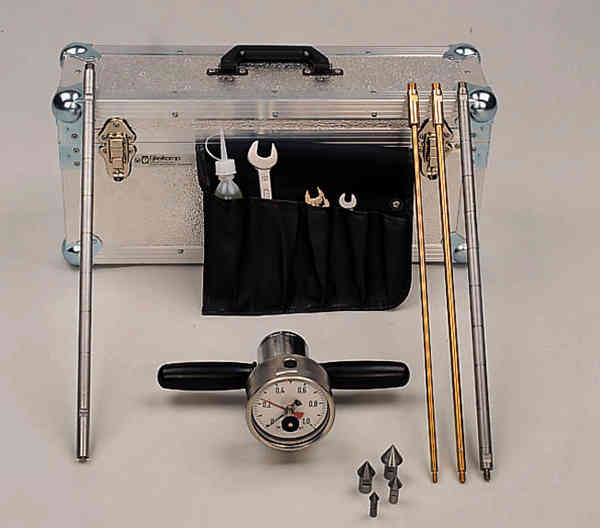

Kézi penetrométer készlet 1 méter mélységig

Kézi penetrométer készlet 1 méter mélységig

Kézi penetrométer készlet, 10 cm mélységig, IB típus

Kézi penetrométer készlet felszíni rétegekhez 10 cm mélységig, IB típus

Az IB típusú kézi penetrométert a felszíni talajréteg behatolási ellenállásának meghatározásához fejlesztették ki. Az eszközz limitált teljes hossza miatt alkalmas horizontális mérésekhez is, mint pl. kutató vagy munkagödör falában történő mérésekhez.

A kézi penetrométer működési elve a szondacsúcs 10 cm hosszon mért legnagyobb behatolási ellenállásának mérésén alapul. A behatolási ellenállást egy kompressziós rugó segítségével mérik. A készlet különböző szondacsúcsokat és rugókat tartalmaz. A szondacsúcs és rugó megfelelő kombinációját a várható behatolási ellenállás értéke alapján választjuk ki. Ha a feltételezett érték magas, kis keresztmetszetű szondacsúcsot, valamint erős rugót választunk, és vica versa.

Alkalmazások

A felszíni rétegekhez kifejlesztett kézi penetrométer – mint azt neve is jelzi – különösen az alábbiakra használatos:

• Felszíni rétegek tömörségének meghatározásához, pl. a sportpálya játékra alkalmas-e;
• horizontális mérésekhez.

Kézi penetrométer felszíni rétegekhez 10 cm mélységig, IB típus

Zseb-penetrométer 0,5 cm mélységig

„Zseb-penetrométer” 0,5 cm mélységig

A „zseb-penetrométer” különösen a felszíni réteg behatolási ellenállásának mérésére (behatolási mélység 5 mm), valamint talajminták terepi és laboratóriumi mérésére szolgál. Talajba nyomásakor, a hegye erőt gyakorol a talajra, és a rugó  ezáltal összenyomódik. Eközben elmozdul egy csúszógyűrű, mely az alkalmazott legnagyobb erő mértékét mutatja egy skálán. A skálát úgy kalibrálták, hogy a behatolási ellenállás közvetlenül leolvasható.

Zseb-penetrométer felszíni rétegekhez 0,5 cm mélységig

Penetrologger GPS-szel 80 cm mélységig

Penetrologger készlet GPS-szel, 80 cm mélységig

A talaj behatolási ellenállása a talaj teherbírásávt és a gyökér-növekedéssel szembeni ellenállását jellemzi. A behatolási ellenállás egy olyan mechanikai jellemző, mely egy adott talajszövet esetén nedvességtartalom, sűrűség és az ásványi részecskék közti kapcsolat erősségének függvénye. A talaj behatolási ellenállásának nagyszámú mérése esetén legcélszerűbb egy adatgyűjtővel felszerelt elektronikus penetrométer használata, mely lehetővé teszi a mérési adatok rögzítését és azonnali feldolgozását. Erre a célra lett kifejlesztve a penetrologger.

A penetrologger a talajok behatolási ellenállásának mérésére szolgáló sokoldalú műszer.

A szondacsúcsot a szondaszárra erősítjük, mely gyorscsatlakozó-val kapcsolódik penetrologger erőmérőjéhez. A szondacsúcsot statikus erővel lassan a talajba sajtoljuk. A talajfelszínen elhelyezett mélység-referencia lemez visszatükrözi az ultrahang szenzor jeleit, ezáltal nagyon pontos mélységmérést lehetővé téve. A referencialemez által visszavert jeleket a behatolási sebesség kontrolljához is használjuk. A mért értékek és a GPS koordináták egy belső adatgyűjtőben tárolódnak. A talaj várható behatolási ellenállásának függvényében különböző szondacsúcsokat használhatunk.

Opcionálisan lehetőség van külső nedvességszenzor segítségével a talaj-nedvesség szelvényezésére is.

Alkalmazások

• A penetrologger egyaránt jól alkalmazható a mezőgazdasági és az építőmérnöki gyakorlatban:
• Általános talajkutatás;
• Alapozás technológia;
• Talaj mezőgazdasági célú felhasználásra való alkalmasságának ellenőrzése;
• Növénytermesztési kutatás;
• Tömörödött (feltételezhetően impermeábilis) altalaj rétegek azonosítása;

Penetrologger standard készlet

Penetrologger
