Úszóbólyás szkimmerek
víznél kisebb sűrűségű szabad fázisú szénhidrogének (LNAPL) lefölözéséhez

A szkimmerek az önálló fázisú szénhidrogének kitermelésének nagyon hatékony eszközei a kármentesítések során.

A cégünk által forgalmazott QED gyártmányú, úszóbólyás szkimmerek nyújtják ma a piacon megtalálható legteljesebb kínálatot az önálló fázisú szénhidrogének lefölözésére, már akár 50 mm ill. 100 mm, vagy annál nagyobb átmérőjű kutak számára.

Az olajlefölözők széles skálája több évtized folyamatos fejlesztésének és a világszerte végzett többezer felhasználás tapasztalatainak eredménye.



Szkimmereink széles típusválasztékban rendelkezésre állnak az alábbiak függvényében:

  • kútátmérő
  • vízszintingadozás
  • szénhidrogén típusa, vagyis sűrűsége és viszkozitása
  • a lefölözendő szénhidrogén vastagsága

Szkimmereink két fő termékkörre oszthatók:



1.) Passzív szkimmerek

2.) Aktív szkimmerek

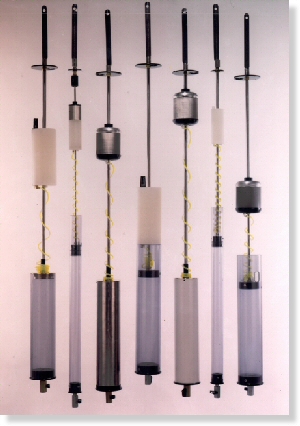

Passzív szkimmerek

A passzív szkimmert a talajvíztükör fluktuációs zónájában helyezzük el. A szkimmer egyik kulcsfontosságú eleme az úszóbólya, mely a szkimmer középvonalában elhelyzett függőleges vezetőtengely mentén szabadon elmozdulva, a talajvíz felszínén úszva követi annak ingadozásait. Az önálló fázisú szénhidrogén az úszóbólyán megfelelően kialakított beömlőnyíláson, vagy membránon keresztül  lép be a szkimmerbólya belsejébe, melynek alsó kivezetésén a szénhidrogén egy flexibilis tönmlőn keresztül egy - a vezetőtengely alján elhelyezett - néhány liter térfogatú tartályba vezeti azt.

Az átlátszó falú tartályban összegyűlt szénhidrogén mennyisége ill. a tartály töltöttsége szemrevételezéssel megállapítható. Az anyagot rendszeres időközönként - a tartály megteltekor -ki kell üríteni egy leeresztő szelep segítségével.

A szkimmer további fontos alkatrésze az úszóbólya vezetőrúdjának alsó és felső végén elhelyezett egy-egyközpontosító korong. Ezek biztosítják a szkimmer centrális helyzetét a kútban, valamint megfelelő távolságot tartanak az úszóbólya és a kút fala között.



A passzív szkimmerek előnyei:

  • a szerkezet egyszerűségéből adódó fokozott üzembiztosság
  • nincs a klasszikus értelemben vett üzemeltetés, karbantartás
  • nincs energiafelhasználás
  • nem kell robbanásbiztos elektromos készülékeket alkalmazni
  • nincs bonyolult elektronikus vezérlés
  • a fentiekből adódóan alacsonyak az üzemeltetési költségek

Passzív szkimmerek

Aktív szkimmerek



Aktív szkimmerek

Valamennyi általunk forgalamzott passzív szkimmer szükség esetén aktív szkimmerré alakítható. Ebben az esetben a szkimmerbólyába belépő önálló fázisú szénhidrogén nem egy - a szkimmer alján elhelyezett - tartályban gyűlik össze, hanem a szkimmerhez csatlakoztatott speciális szivattyú segítségével folyamatosan kitermeljük, és a felszínen gyűjtjük. Ennek technikai megvalósítása röviden a következők szerint történik: az úszó szkimmerbólya aljából kivezető flexibilis tömlő az úszóbólya vezetőtengelyeként is szolgáló cső alsó végébe csatlakozik, mely így egyben felszálló nyomóvezetékként is funkcionál. a cső felső végéhez csatlakozik a szénhidrogént kitermelő többnyire pneumatikus szivattyú, mely a szénhidrogént a felszínre továbbítja, ahol tartályban gyűjtjük össze.



Szkimmerek osztályozása működési elvük szerint

A passzív és aktív szkimmerek két fő csoportra oszthatók aszerint, hogy az úszó szkimmerbólya milyen működési elv alapján fölözi le az önálló fázisú szénhidrogént a vízről.

Az SOS szkimmerek működése

szelektív olajlefölöző - SOS szkimmer

Az SOS szelektív olajlefölözőknél az önálló fázisú szénhidrogénnek a víz felszínéről történő lefölözése-elválasztása alapvetően a szénhidrogének és a víz felületi feszültség-különbségének elvén egy oleofil-hidrofób mebrán segítségével történik.



A fluidum először belép az úszóbólya külső mechanikus szűrőjén, majd a belső oleofil-hidrofób anyagú membránszűrőn, mely csak a szénhidrogént engedi a lefölöző belsejébe, de a vizet nem. A szénhidrogén innen kerül elvezetésre egy flexibilis tömlő segítségével, passzív szkimmerek esetén a szkimmer alján elhelyezett tartályba, aktív szkimmerek esetén egy szivattyú segítségével a felszínre.

  • a SOS szkimmerek tipikus felhasználási területe:
    • a könnyű szénhidrogének, úgy mint pl. benzin, gázolaj, fűtőolaj, kerozin
    • kis viszkozitású szénhidrogének lefölözése
  • az önálló fázisú szénhidrogént képes egészen film vastagságig lefölözni!
  • biomassza (baktériumtelepek) képződése esetén időszakos tisztításra lehet szükség
  • darabjaira szétszedhető, egyszerűen szervizelhető

Az SPG szkimmerek működése

sűrűségkülönbség elvén működő olajlefölöző - SPG szkimmer

Az SPG szkimmerek esetén az önálló fázisú szénhidrogénnek a víz felszínéről történő lefölözése-elválasztása alapvetően a sűrűségkülönbség elvén történik.

Az úszóbólya sűrűsége úgy van beállítva, hogy az mindig a szénhidrogén-víz fázishatáron lebegjen, és az úszóbólya tetején kialakítottbeömlőnyílás mindig az önálló fázisú szénhidrogénben legyen. A szénhidrogén az így kialakított beömlőnyíláson keresztül lép be az úszóbólya belsejébe, majd innen kerül elvezetésre egy flexibilis tömlő segítségével, passzív szkimmerek esetén a szkimmer alján elhelyezett tartályba, aktív szkimmerek esetén egy szivattyú segítségével a felszínre.

  • Az SPG szkimmerek tipikus felhasználási területe:
    • nagy mennyiségű önálló fázisú szénhidrogén jelenléte
    • sok lebegőanyaggal (szuszpenzióval) szennyezett szénhidrogén
    • viszkózus szénhidrogének, mint pl. motorolajok
  • A lefölözendő szénhidrogén vastagsága legalább 2-3 cm
  • gőzzel tisztítható
  • nem igényel speciális szervízt vagy karbantartást

A szkimmerek beépítési mélysége

Az olajlefölözőket olyan mélységben kell beépíteni a termelőkútba, hogy a szkimmer hosszanti tengelyét alkotó rúd mentén szabadon fel-le mozgó úszóbólya úthosszának középpontja a lefölözendő folyadékba essen.

A megfelelő szkimmer kiválasztása

Az önálló fázisú szénhidrogének felszínalatti közegbeli mobilitását meghatározó két legfontosabb tulajdonsága a viszkozitás és a sűrűség. Ezen két paraméter határozza meg az önálló fázisú szénhidrogén migrációját, és egyben nagyon fontos szerepet játszanak az alkalmazandó szkimmer kiválasztásában.

SOS szkimmerek

SPG szkimmerek

Úszóbólya működési elve, típusa

oleofil-hidrofób membrán

beömlőnyílás az úszóbólya tetején

Kútátmérő

50 mm vagy 2": SOS-2
100 mm vagy 4": SOS-4:

50 mm vagy 2": SPG-2
100 mm vagy 4": SPG-4:

Szénhidrogén sűrűsége

< 1.0 g/cm3

≤ 0.85 g/cm3

Kinematikus viszkozitás 10°C-on

1 - 200 centistoke (mm2/sec)

1 - 1000 centistoke (mm2/sec)

Szénhidrogén-lencse lefölözést megelőző vastagsága

> 0.25mm

> 75mm

Szénhidrogén-lencse lefölözést követő vastagsága

≤ 0.25mm

20 - 75mm



Passzív szkimmer típusok műszaki specifikációja:



SOS-2P típus
Ø 50 mm belső átmérőjű kutakból történő lefölözéshez

SOS-2P/300

SOS-2P/450

SOS-2P/600

SOS-2P/900

Cikkszám
301077
301076
301079
301080
Minimális folyadékoszlop a kútban
65 cm
80 cm
98 cm
128 cm
A szkimmerbólya effektív úthossza -
a folyadékszintingadozás maximális mértéke
34 cm
34 cm
34 cm
34 cm
A szénhidrogéngyűjtő tartály térfogata
300 ml
450 ml
600 ml
900 ml
Szkimmer hossza
131 cm
149 cm
165 cm
194 cm
Szkimmer külső átmérője
48.2 mm
48.2 mm
48.2 mm
48.2 mm
Szkimmer tömege
3.2 kg
3.2 kg
3.6 kg
4.5 kg



SOS-4P típus
Ø 100 mm belső átmérőjű kutakból történő lefölözéshez

SOS-4P/1400

SOS-4P/2000

SOS-4P/3000

SOS-4P/6000

Cikkszám

301030

301031

301032

301033

Minimális folyadékoszlop a kútban

63 cm

73 cm

95 cm

138 cm

A szkimmerbólya effektív úthossza -
a folyadékszint ingadozás maximális mértéke

46 cm

46 cm

46 cm

46 cm

A szénhidrogéngyűjtő tartály térfogata

1400 ml

2000 ml

3000 ml

6000 ml

Szkimmer hossza

142 cm

152 cm

177 cm

217 cm

Szkimmer külső átmérője

96.5 mm

96.5 mm

96.5 mm

96.5 mm

Szkimmer tömege

3.6 kg

4.0 kg

4.5 kg

7.2 kg



SPG-2P típus
Ø 50 mm belső átmérőjű kutakból történő lefölözéshez

SPG-2P/300

SPG-2P/450

SPG-2P/600

SPG-2P/900

Cikkszám

301073

301074

301075

307076

Minimális folyadékoszlop a kútban

64 cm

79 cm

98 cm

128 cm

A szkimmerbólya effektív úthossza -
a folyadékszint ingadozás maximális mértéke

38 cm

38 cm

38 cm

38 cm

A szénhidrogéngyűjtő tartály térfogata

300 ml

450 ml

600 ml

900 ml

Szkimmer hossza

126 cm

141 cm

159 cm

189 cm

Szkimmer külső átmérője

48.2 mm

48.2 mm

48.2 mm

48.2 mm

Szkimmer tömege

3.2 kg

3.2 kg

3.6 kg

4.5 kg



SPG-4P típus
Ø 50 mm belső átmérőjű kutakból történő lefölözéshez

SPG-4P/1400

SPG-4P/2000

SPG-4P/3000

SPG-4P/6000

Cikkszám

301000

301031

301032

301033

Minimális folyadékoszlop a kútban

63 cm

85 cm

109 cm

151 cm

A szkimmerbólya effektív úthossza -
a folyadékszint ingadozás maximális mértéke

38 cm

38 cm

38 cm

38 cm

A szénhidrogéngyűjtő tartály térfogata

1400 ml

2000 ml

3000 ml

6000 ml

Szkimmer hossza

142 cm

150 cm

176 cm

216 cm

Szkimmer külső átmérője

96.5 mm

96.5 mm

96.5 mm

96.5 mm

Szkimmer tömege

3.6 kg

4.0 kg

5.0 kg

6.8 kg



Passzív szkimmer típusok CAD rajzai:

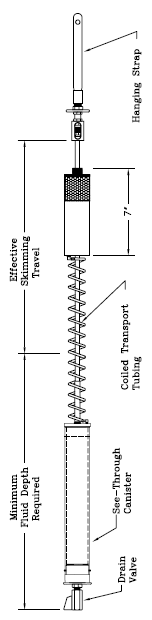

SOS-2P

SOS-4P

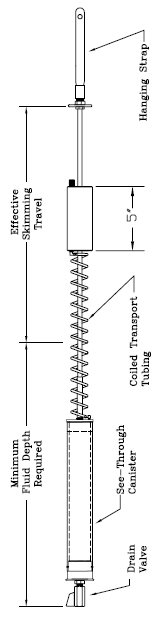

SPG-2P

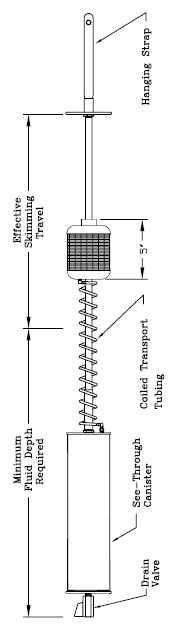

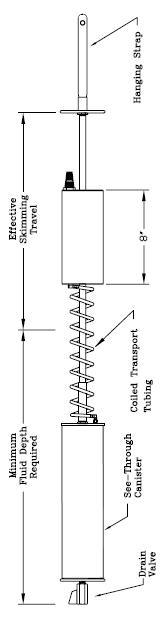

SPG-4P

SOS-2P

SOS-4P

SPG-2P

SPG-4P



Aktív szkimmerek szénhidrogén térfogatáramai (hozamai):



Szkimmer típus

Dual Membrán szivattyú

24" hólyagszivattyú

48" hólyagszivattyú

SOS-2

1 360 liter/nap

380 liter/nap

760 liter/nap

SOS-4

3 890 liter/nap

600 liter/nap

1 210 liter/nap

SPG-2

2 650 liter/nap

600 liter/nap

1 210 liter/nap

SPG-4

8160 liter/nap

600 liter/nap

1210 liter/nap



Aktív szkimmer típusok műszaki specifikációja:



SOS-2 típus
Ø ≥
50 mm
belső átmérőjű kutakból történő lefölözéshez

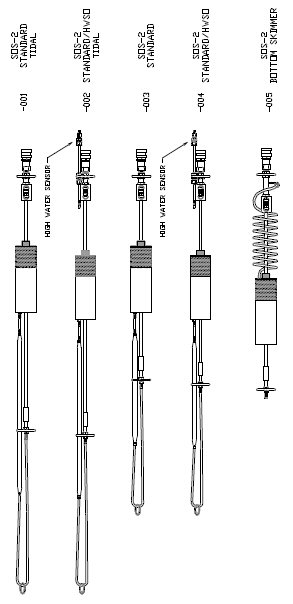

SOS-2 Standard Tidal
nagy vízszint-ingadozáshoz

SOS-2 Standard / HWSO Tidal
 nagy vízszint-ingadozáshoz, magas vízállás kikapcsolóval

SOS-2 Standard

SOS-2 Standard / HWSO
magas vízállás kikapcsolóval

SOS-2 Bottom Skimmer
 kis folyadékoszlophoz

Minimális folyadékoszlop a kútban

147 cm

147 cm

76 cm

76 cm

17 cm

A szkimmerbólya effektív úthossza -
a folyadékszint ingadozás maximális mértéke

101 cm

99 cm

33 cm

30 cm

33 cm

Szkimmer legnagyobb hossza

261 cm

276

124 cm

139 cm

69 cm

Szkimmer külső átmérője

48.2 mm

48.2 mm

48.2 mm

48.2 mm

48.2 mm

Szkimmer tömege

1.36 kg

1.36 kg

0.908 kg

0.908 kg

0.908 kg



SOS-4 típus
Ø ≥
100 mm
belső átmérőjű kutakból történő lefölözéshez

SOS-4 Tidal / HWSO
nagy vízszint-ingadozáshoz, magas vízállás kikapcsolóval

SOS-4 Tidal
 nagy vízszint-ingadozáshoz

SOS-4 Standard / HWSO
magas vízállás kikapcsolóval

SOS-4 Standard

SOS-4 Short Travel
kis vízszint- ingadozáshoz

SOS-4 Bottom Skimmer
 kis folyadékoszlophoz

Minimális folyadékoszlop a kútban

114 cm

114 cm

76 cm

76 cm

56 cm

13 cm

A szkimmerbólya effektív úthossza -
a folyadékszint ingadozás maximális mértéke

130 cm

130 cm

53 cm

58 cm

23 cm

23 cm

Szkimmer legnagyobb hossza

259 cm

257 cm

150 cm

150 cm

94 cm

61 cm

Szkimmer külső átmérője

96.5 mm

96.5 mm

96.5 mm

96.5 mm

96.5 mm

96.5 mm

Szkimmer tömege

2.25 kg

2.25 kg

2.0 kg

2.0 kg

1.5 kg

1.5 kg



SPG-2 típus
Ø ≥
50 mm
belső átmérőjű kutakból történő lefölözéshez

SPG-2 SR Tidal
nagy vízszint-ingadozáshoz

SPG-2 SR Tidal / HWSO
 nagy vízszint-ingadozáshoz, magas vízállás kikapcsolóval

SPG-2 SR Standard

SPG-2 SR STD / HWSO
magas vízállás kikapcsolóval

SPG-2 MR Standard Dual
Dual Pump üzemhez

Minimális folyadékoszlop a kútban

144 cm

144 cm

76 cm

76 cm

89 cm

A szkimmerbólya effektív úthossza -
a folyadékszint ingadozás maximális mértéke

101 cm

99 cm

35 cm

33 cm

35 cm

Szkimmer legnagyobb hossza

259 cm

274 cm

124 cm

139 cm

168 cm

Szkimmer külső átmérője

48.2 mm

48.2 mm

48.2 mm

48.2 mm

48.2 mm

Szkimmer tömege

1.36 kg

1.36 kg

0.908 kg

0.908 kg

2.25 kg



SPG-4 típus
Ø ≥
100 mm
belső átmérőjű kutakból történő lefölözéshez

SPG-4 MRT Tidal
nagy vízszint-ingadozáshoz

SPG-4 MR Standard
 nagy vízszint-ingadozáshoz, magas vízállás kikapcsolóval

SPG-4 MR Standard Dual
Dual Pump üzemhez

SPG-4 MRT Tidal Dual
nagy vízszint-ingadozáshoz, Dual Pump üzemhez

SPG-6 MR Standard
 Dual Pump üzemhez

Minimális folyadékoszlop a kútban

112 cm

76 cm

130 cm

168 cm

74 cm

A szkimmerbólya effektív úthossza -
a folyadékszint ingadozás maximális mértéke

137 cm

51 cm

51 cm

127 cm

64 cm

Szkimmer legnagyobb hossza

254 cm

137 cm

218 cm

330 cm

152 cm

Szkimmer külső átmérője

96.5 mm

96.5 mm

96.5 mm

96.5 mm

96.5 mm

Szkimmer tömege

4.75 kg

3.75 kg

4.75 kg

9 kg

9 kg



SOS-2

SOS-4

SPG-2

SPG-4

SOS-2

SOS-4

SPG-2

SPG-4



A z SOS és SPG szkimmerekhez csatlakoztatható lefölözőszivattyúk

Genie automata pneumatikus lefölözőszivattyú
Strapabíró, üzembiztos kialakítás szabad fázisú szénhidrogének lefölözéséhez

  • Automata működésű, nem igényel felszíni vezérlést
  • Starpabíró, üzembiztos kialakítás
  • Úszóbólyás szkimmerekkel történő használatra kifejlesztve
  • Már akár 50 mm átmérőjű kutakban is használható!
  • Három különböző hosszban kapható különböző hozamokhoz és kútgeometriához



Opcionális vezérlőegység olajlefölöző rendszerekhez
Teljesen automatizált vezérlés sűrítettlevegős szénhidrogén lefölöző rendszerekhez

  • Készreszerelt vezérlőegység egy vagy több lefölöző kutas rendszerekhez
  • Automatikus kikapcsolás magas vízállás esetén
  • Automatikus kikapcsolás az olajgyűjtő tartály megtelése esetén
  • gyorscsatlakozós színkódolt tömlők biztosítják a gyors és hibamentes telepíthetőséget
